技術參數：

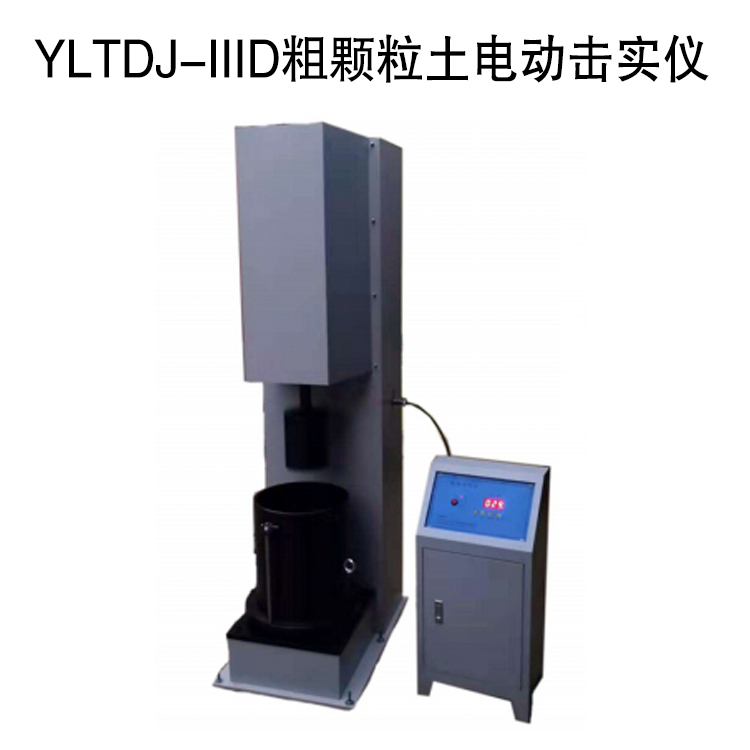

型號：YLTDJ-IIID
電壓：380V、
地基：700*1000 mm
凈重：380kg
毛重：420kg
包裝：650*900*2000 mm
試驗方法 | 錘底直徑mm | 錘重量 | 落錘高度 | GB/T50123-2019 | 裝土層次 | 每層擊數 | 單位面積沖量（KPa.s） | |
試筒內徑 | 試筒高度 | |||||||
輕型 | 150 | 15.5 | 600 | 300 | 288 | 3 | 44 | 3 |
重型 | 150 | 35.2 | 600 | 300 | 288 | 3 | 88 | 7 |
一、概述
本儀器是根據水電部有關規程，設計制造的，既可做重型擊實實驗，又可做輕型擊實實驗。完全符合標準GBT50123-2019《土工試驗方法標準》和電力行業標準DL/T5365-2006《建筑工程和水利水電工程粗粒土實驗規程》。
本儀器采用新型電子元件做為存儲，可做智能的擊實實驗。具有結構簡單、外形美觀、使用方便、運行可靠、自動化程度高、抗干擾能力強、是一種先進、實用理想的水電土工實驗設備。
二、粗粒土電動擊實儀儀器主要技術參數
1. 擊實錘重：35.2kg、15.5kg
2. 擊實落高：600mm
3. 錘底直徑：150mm
4. 試筒直徑：300mm
5. 試筒高度：288mm
6. 擊實層數：3
7. 擊實次數：88、44
8. 落錘速度：約每分鐘18次
9. 電機功率：2.2KW
10.整機重量約：420kg
11.地腳螺栓位置：長×寬（900mm×650mm）
三、粗粒土電動擊實儀儀器組成
試模采用高強度碳鋼制成，為組合式設計，組裝時先把兩個半圓試模，在擊實底盤上對齊裝好，然后套好上套環，這時試筒內壁、外壁均為正圓。固定好外壁上的四條緊固螺栓，(注意：一定要固定好，用大力緊固。否則在擊實過程中會損壞試模。這時再把試筒、上套環連接好，擊實前試模內壁涂好油脂，以方便取試件)。
四、安裝
儀器應安裝在遠離辦公室、居民區的輕體房屋內，用螺栓固定。同時縱橫兩方向做水平調整。
五、YLTDJ-IIID粗顆粒土電動擊實儀注意事項
1．因儀器本身存在強震，使用一段時間后，應將儀器內外所有螺絲、螺母及連接處緊固一遍。
2．在插拔連接纜線時，用手握住插頭旋轉，而不是用力拉。
3．試筒下面的加油孔內加注20號機械油。
